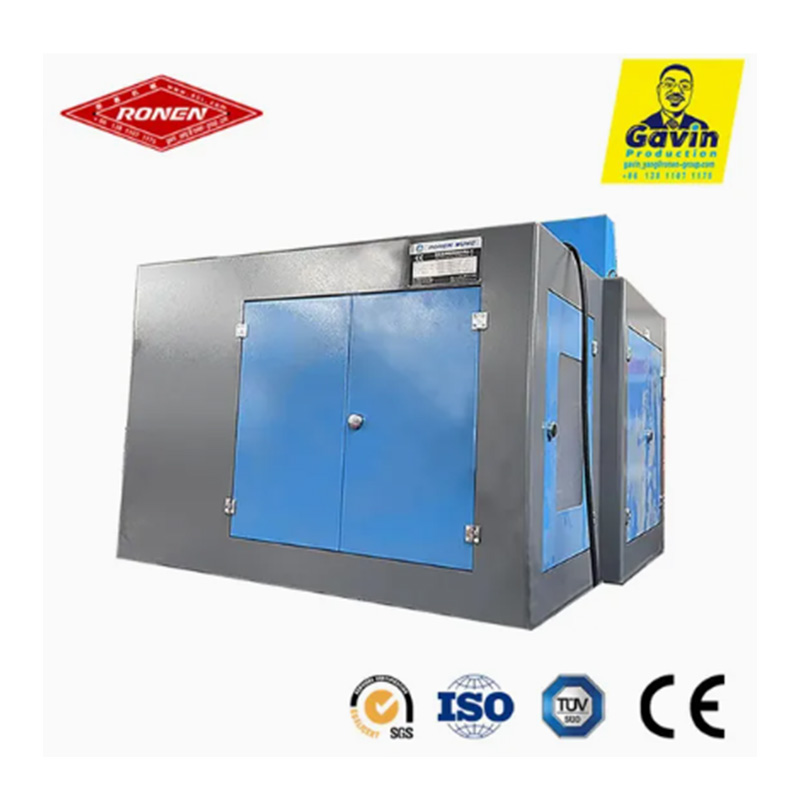

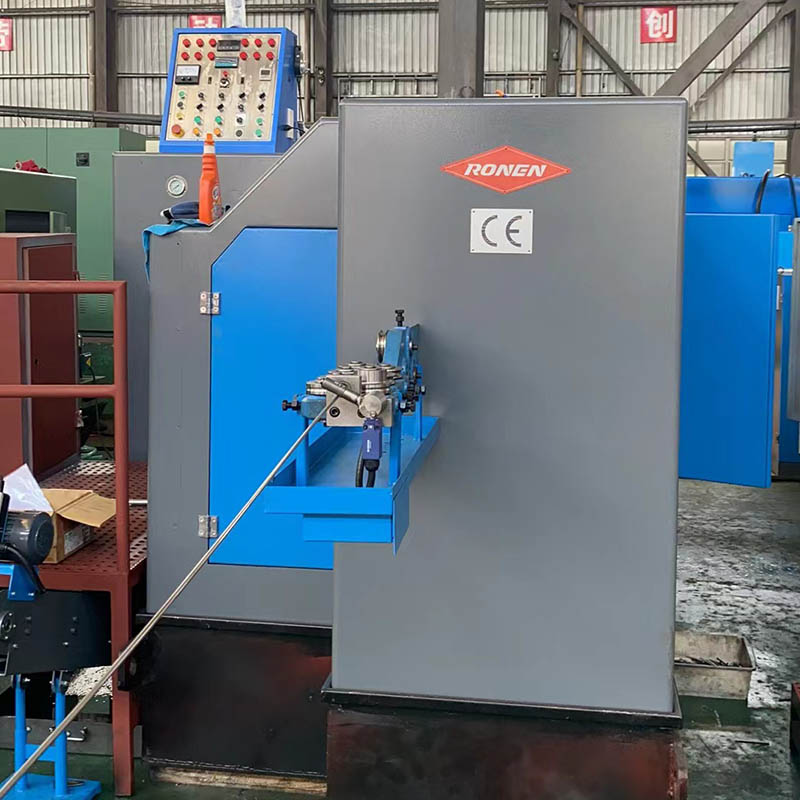

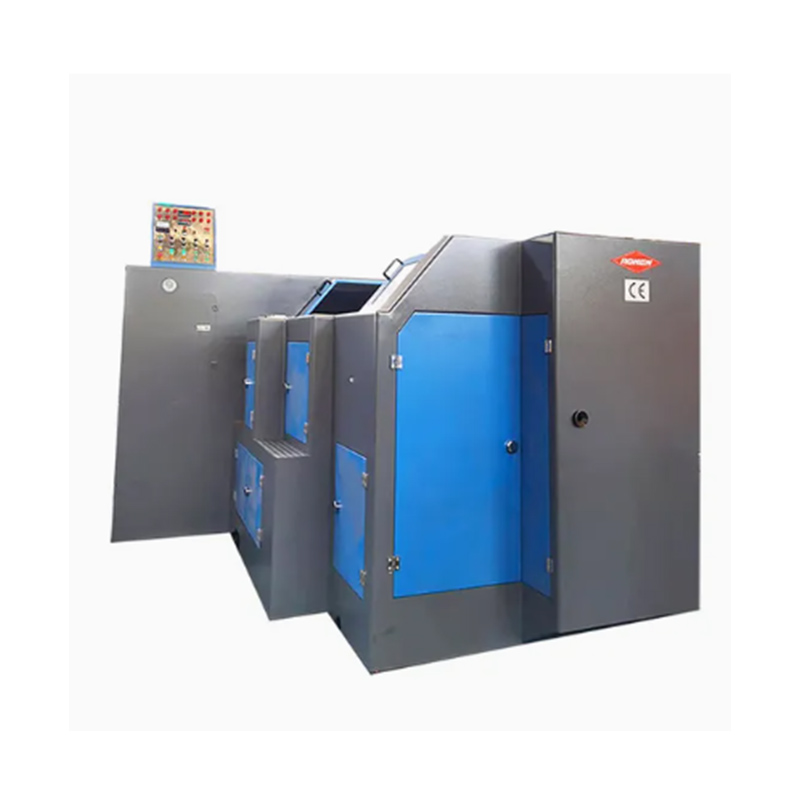

Ang Ronen®3 Die 3 Station Bolt dating bumubuo ng bolt blangko sa tatlong mga hakbang: ang unang mamatay ay umaabot ang kawad, ang pangalawang mamatay ay humuhubog sa ulo, at ang pangatlong mamatay ay nag -trim sa labis na mga bahagi. Kapag nakatakda ang mga sukat ng amag, awtomatikong magpapatakbo ang makina, na kung saan ay isang pangunahing kalamangan na tumutulong sa mga tagagawa na mapalakas ang kahusayan ng produksyon at matiyak ang pare -pareho na kalidad ng bolt.
Ang 3 Die 3 Station Bolt dating ay gumagamit ng tatlong hanay ng mga hulma at tatlong magkakasunod na mga istasyon ng pagtatrabaho sa malamig na extrude ang metal wire sa mga bolt blangko. Ang bilis ay katamtaman, angkop para sa mga pabrika na may medium-sized na mga order at ang mga may tiyak na mga kinakailangan para sa kalidad.
Ang 3 Die 3 Station Bolt dating ay isang malamig na heading machine na bumubuo ng mga ulo ng bolt sa pamamagitan ng tatlong natatanging proseso. Ang mga cut wire blanks ay sunud -sunod na naiparating sa pamamagitan ng tatlong magkakaibang mga hulma. Sa bawat istasyon, ang isang tukoy na suntok ay nakakaapekto sa blangko, unti -unting patungo at paghuhubog nito. Ang proseso ng tatlong hakbang ay maaaring makagawa ng mga ulo ng bolt na may kumpletong istraktura at magandang hugis.
Sa unang istasyon ng 3 Die 3 Station Bolt dating, ang mga cut blanks ay pinindot ng suntok. Ang paunang pagpindot na ito ay nagsisimula sa nakakagambala na proseso, na nagtitipon ng metal sa isang dulo ng blangko. Ito ay bumubuo ng isang pangunahing pabilog na prefabricated na hugis, naghahanda para sa mas tumpak na paghuhubog sa mga kasunod na istasyon. Ang yugtong ito ay mahalaga para sa normal na daloy ng metal.
Ang pangatlo at pangwakas na istasyon ng Bolt dating ay kung saan ang pinong pagproseso ng suntok ay pinipilit ang metal upang ganap na punan ang tumpak na lukab ng amag. Ito ay magreresulta sa isang bolt na natapos na ulo na may kumpletong mga sukat at natatanging mga tampok, tulad ng kumpletong hugis ng isang ulo ng hexagonal o isang ulo ng washer.
| Modelo | Unit | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Forging Station | Hindi. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Pagpipilit na puwersa | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Max.cut-off dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Haba ng Max.cut-Off | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Outpun rate | PCS/MIN | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Main Ram Stroke | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Pangunahing kapangyarihan ng motor | KW | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Pangkalahatang dims.of cut off die | mm | Ø30x45l |
Ø35x50L |
Ø35x50L |
Ø45X59L |
Ø45X59L |
Ø63x69l |
Ø63x69l |
Ø63x69l |
| Pangkalahatang dims.of Punch Die | mm | Ø40x90l |
Ø45x90l |
Ø45x125L |
Ø53x115l |
Ø53x115l |
Ø60x130l |
Ø60x130l |
Ø60x229L |
| Pangkalahatang dims.of Main Die | mm | Ø50X85L |
Ø60x85l |
Ø60x130l |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die Pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Humigit -kumulang.weight | Tonelada | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Naaangkop na Bolt Dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Shank haba ng blangko | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Pangkalahatang dims | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Ang tampok ng 3 Die 3 Station Bolt dating ay ang mga hulma ay independiyenteng at ang proseso ng pag -debug ay simple. Ang tatlong hanay ng mga hulma ay naka -install nang hiwalay. Kung ang alinman sa kanila ay pagod, palitan lamang ang isang iyon. Ang presyon sa bawat workstation ay maaaring maiayos nang paisa -isa. Ang katawan ng makina ay hindi mabigat, at ang sahig ng isang ordinaryong pagawaan ay hindi kailangang gawin sa isang pundasyon.
