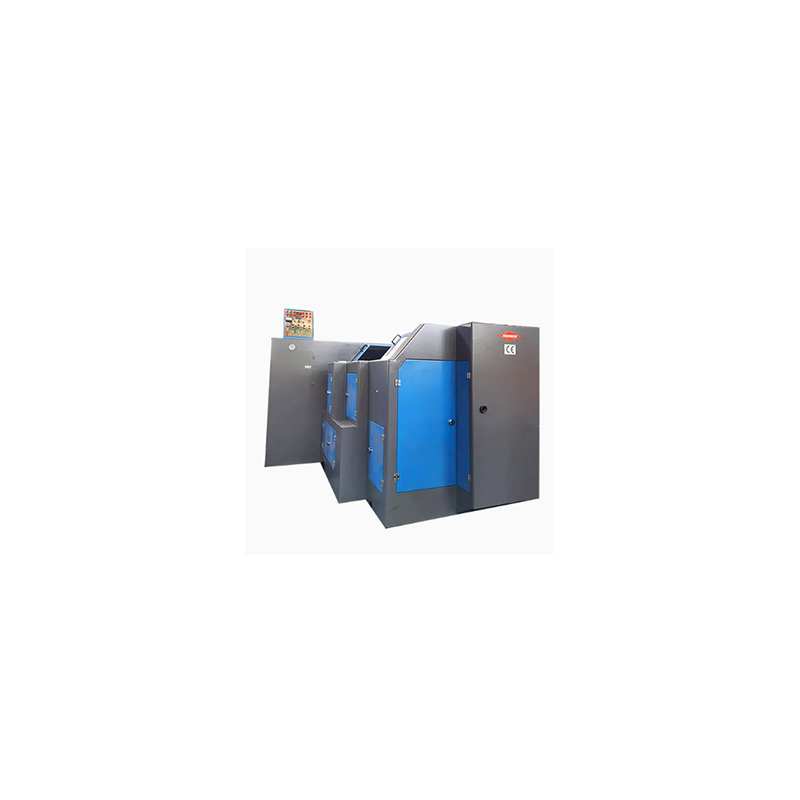

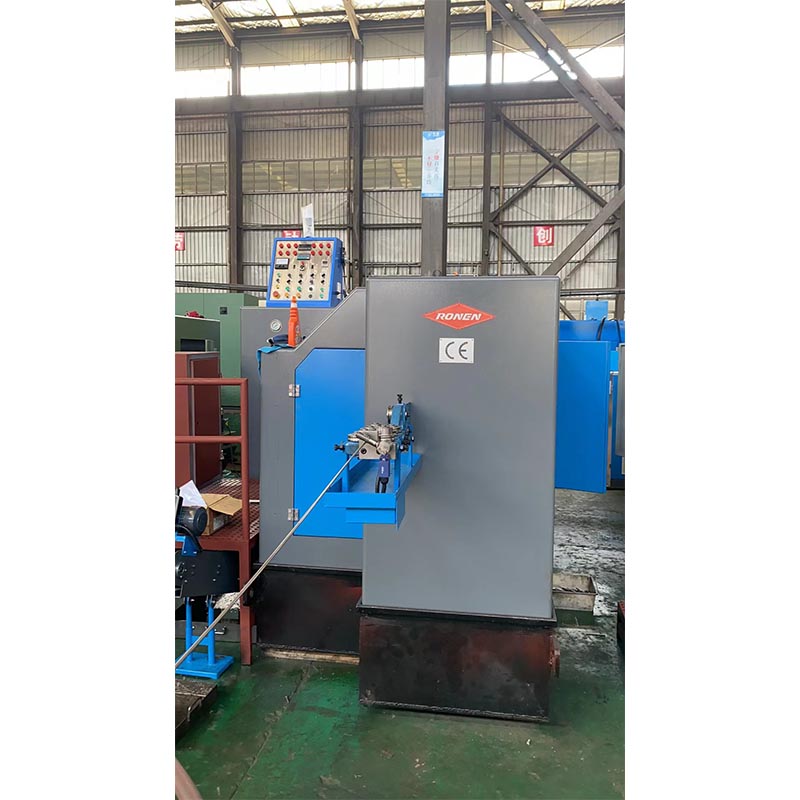

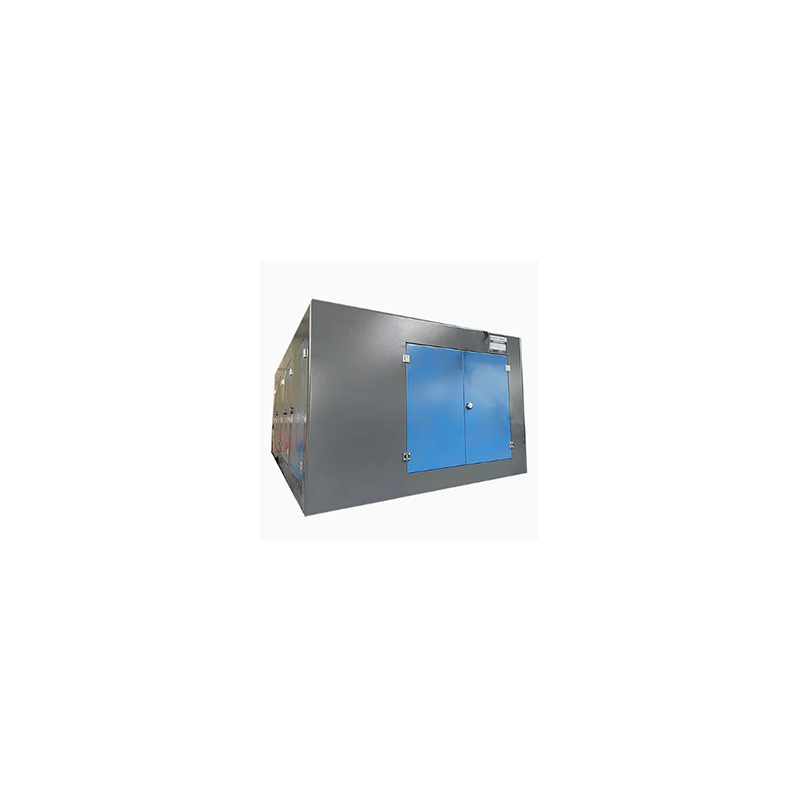

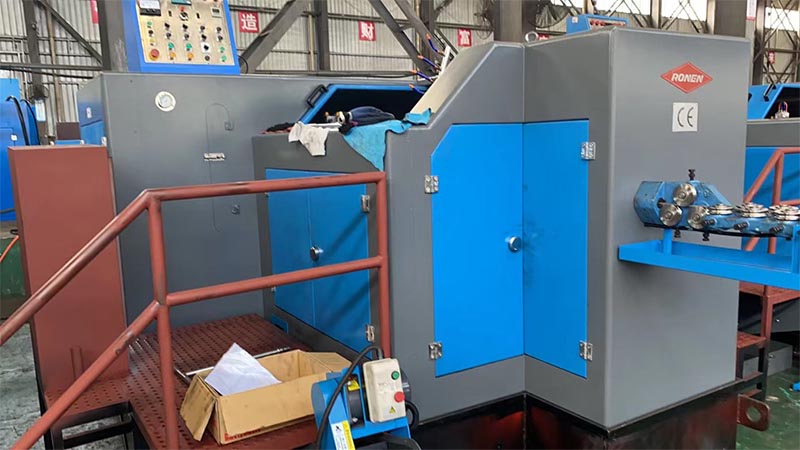

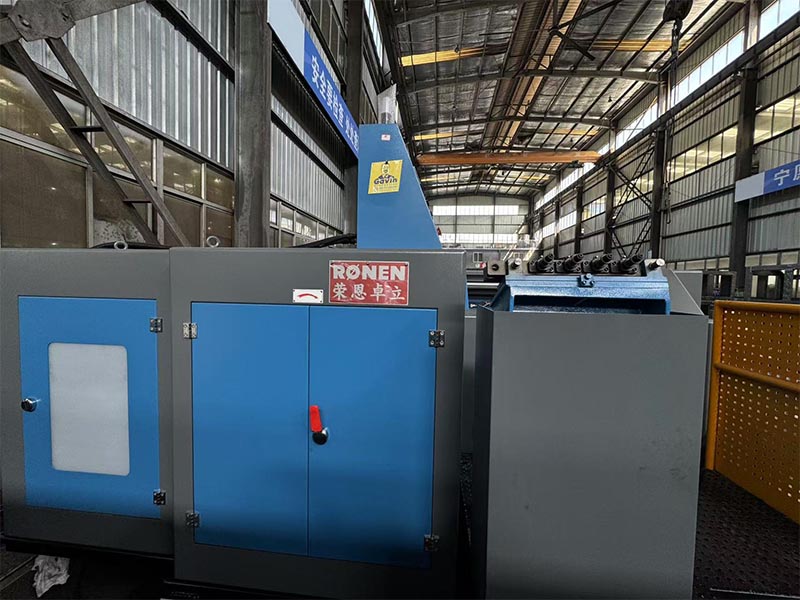

Ang Ronen® Cold Forging 3 Station Bolt Dating Machine ay isang mahalagang pag -aari para sa mga supplier, pagkumpleto ng bolt na bumubuo sa pamamagitan ng tatlong malamig na mga hakbang sa pag -aalsa: nakakagambala sa blangko, humuhubog sa ulo, at pinapabagsak ang labis. I -load lamang ang wire ng bakal, itakda ang istasyon, at awtomatikong magpapatakbo ang makina.
Ang Cold Forging 3 Station Bolt dating machine ay gumagamit ng malamig na paraan ng extrusion upang unti -unting ibahin ang anyo ng metal wire sa mga bolt blangko sa pamamagitan ng tatlong magkakaibang istasyon. Ang tatlong mga workstation ay malinaw na tinukoy na mga responsibilidad, at ang pangwakas na produkto ay isang blangko ng bolt na may kumpletong ulo.
Ang malamig na pag-alis ng 3 istasyon ng bolt na dating makina ay isang multi-station cold forging machine na bumubuo ng mga ulo ng bolt sa pamamagitan ng tatlong magkakasunod na proseso. Ang mga cut wire blangko ay ipinadala sa tatlong magkakaibang mga hulma. Sa bawat istasyon, tinamaan ng suntok ang blangko, unti -unting nakakalimutan ang metal at kalaunan ay bumubuo ng isang kumpletong ulo ng bolt. Kung ikukumpara sa mga makina na may mas kaunting mga istasyon, maaari itong makabuo ng mas kumplikadong mga geometry ng ulo ng bolt.
Una, pakainin ang kawad mula sa coil papunta sa malamig na pag -alis ng 3 istasyon ng bolt na dating makina. Ang wire ay dumadaan sa straightening aparato upang matiyak na ito ay ganap na tuwid. Pagkatapos, ito ay pinutol sa mga blangko ng mga tiyak na haba ng shearing machine. Ang pagkakapare -pareho ng mga blangko ay lubos na kahalagahan dahil maaari itong magbigay ng tumpak na halaga ng metal na kinakailangan para sa tatlong yugto ng bumubuo.
Sa unang istasyon ng makina, ang mga cut blanks ay pinindot ng suntok. Ang paunang proseso ng nakagagalit ay nagsisimula dito, na nagtitipon ng metal sa isang dulo ng blangko upang makabuo ng isang pangunahing, magaspang na pre-form na hugis. Ang yugtong ito ay naghahanda para sa mas tumpak na paghubog sa mga kasunod na istasyon.
| Modelo | Unit | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Forging Station | Hindi. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Pagpipilit na puwersa | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Max.cut-off dia | mm | Ø8 | Ø10 | Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Haba ng Max.cut-Off | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Rate ng output | PCS/MIN | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Stroke | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Main Ram Stroke | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Pangunahing kapangyarihan ng motor | KW | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Pangkalahatang dims.of cut off die | mm | Ø30x45l | Ø35x50L |
Ø35x50L |
Ø45X59L |
Ø45X59L |
Ø63x69l |
Ø63x69l |
Ø63x69l |
| Pangkalahatang dims.of Punch Die | mm | Ø40x90l |
Ø45x90l |
Ø45x125L |
Ø53x115l |
Ø53x115l |
Ø60x130l |
Ø60x130l |
Ø60x229L |
| Pangkalahatang dims.of Main Die | mm | Ø50X85L |
Ø60x85l |
Ø60x130l |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die Pitch | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Humigit -kumulang.weight | Tonelada | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Naaangkop na Bolt Dia | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Shank haba ng blangko | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Pangkalahatang dims | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Ang tampok ng Cold Forging 3 Station Bolt dating machine ay ang mga posisyon ng nagtatrabaho ay nababagay at mayroon itong malakas na kakayahang umangkop. Ang presyon na inilalapat sa bawat workstation at ang posisyon ng amag ay maaaring maiayos nang nakapag -iisa. Ang amag ay ng isang uri ng split at hindi nangangailangan ng isang kumpletong kapalit, sa gayon pag -save ng gastos ng amag.
