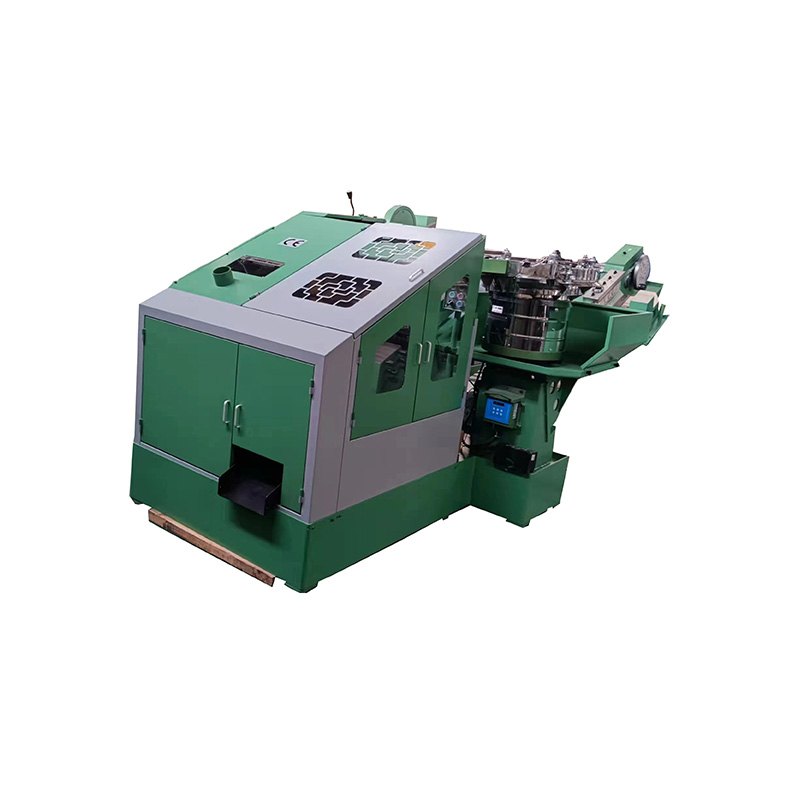

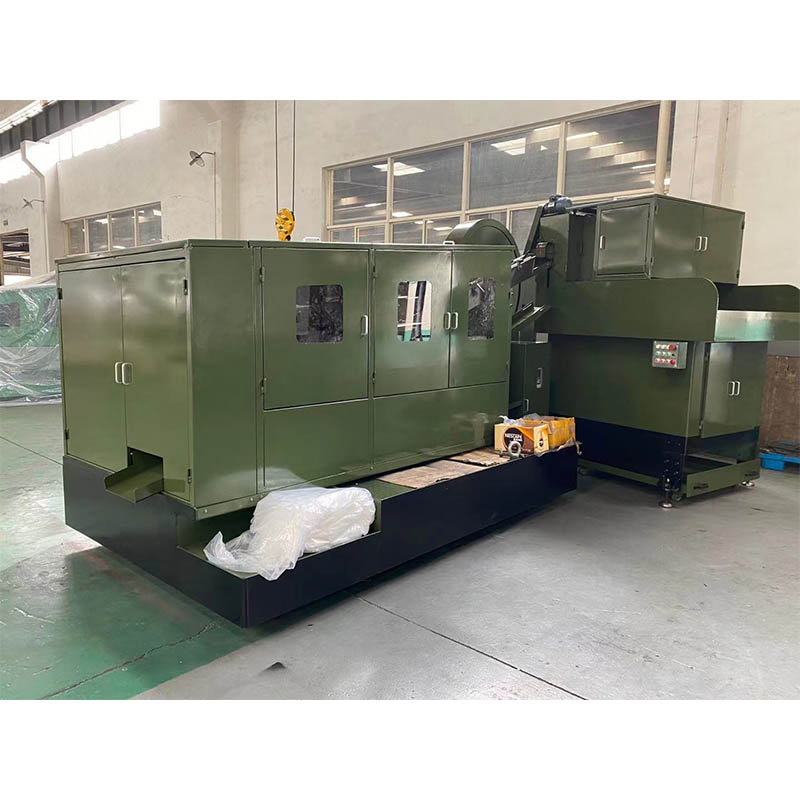

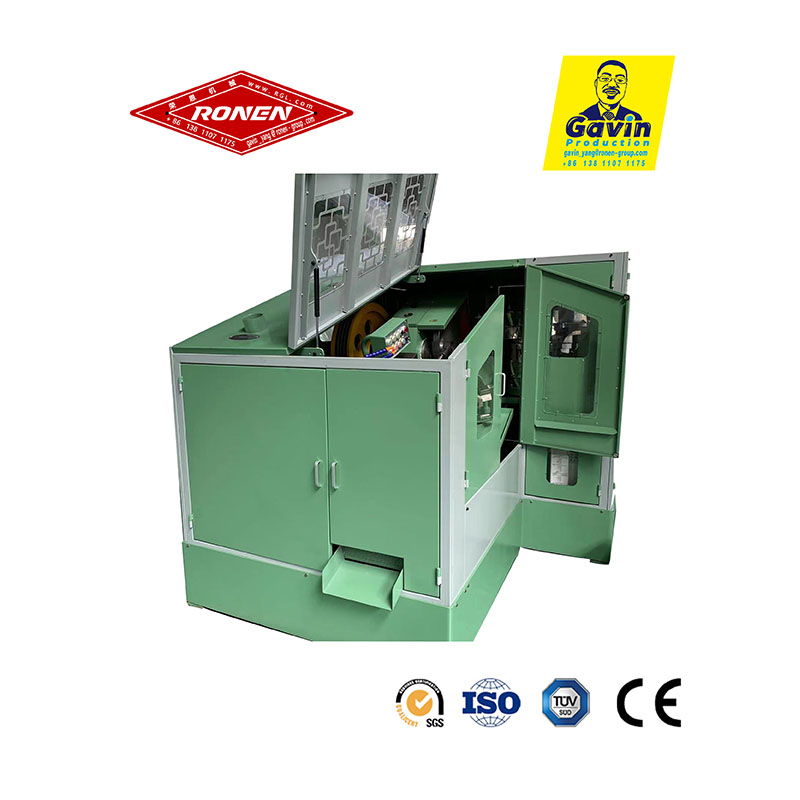

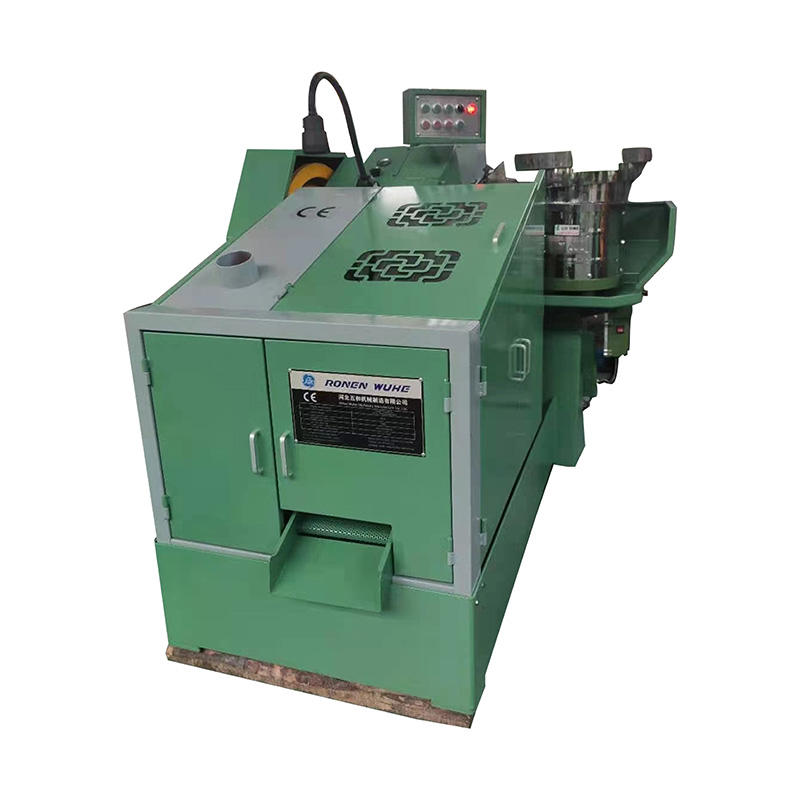

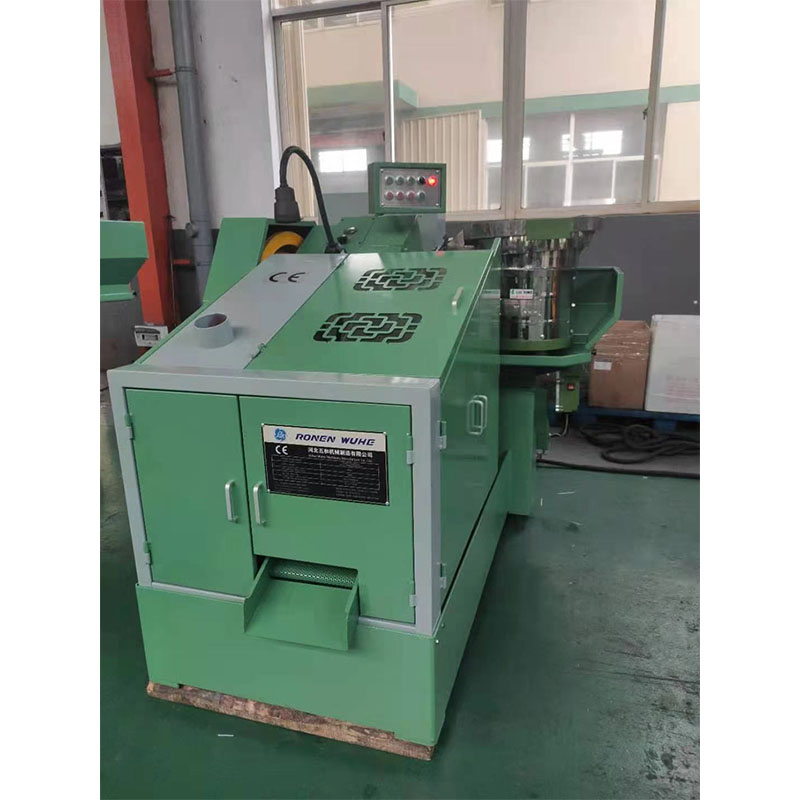

Ang mga tagagawa na gumagamit ng Ronen® External at Internal Thread Cutting Machine ay maaaring sabay -sabay na maproseso ang parehong panlabas at panloob na mga thread. Sa pamamagitan lamang ng paggamit ng isang simpleng control lever, maaari kang lumipat sa pagitan ng mga mode. Ito ay angkop para sa mga metal rod at tubo, paghawak ng mga karaniwang sukat nang hindi nangangailangan ng mga kumplikadong setting.
Ang panlabas at panloob na thread cutting machine ay may dalawang pangunahing bahagi ng pagtatrabaho. Ang isa ay nilagyan ng isang panlabas na tool sa pagputol ng thread, na maaaring i -cut ang mga thread sa panlabas na bilog ng bahagi; Ang iba pa ay nilagyan ng isang panloob na tool sa pagputol ng thread, na maaaring i -cut ang mga thread sa butas ng bahagi.
Ang panlabas at panloob na pagputol ng thread ay maaaring maproseso ang parehong panlabas at panloob na mga thread sa parehong platform. Kinumpleto nito ang pagputol ng mga panlabas na mga thread sa pamamagitan ng pag -clamping ng umiikot na gripo sa workpiece; Kasabay nito, o sa pamamagitan ng pag-screwing ng gripo sa pre-drilled hole sa pagkakasunud-sunod, napagtanto nito ang pagputol at pagbuo ng mga panloob na mga thread. Ang dalawahang pag -andar na ito ay pumapalit ng pangangailangan para sa hiwalay na mga makina para sa pagproseso ng mga panlabas at panloob na mga thread.
Para sa pagproseso ng mga panloob na mga thread, ang panlabas at panloob na thread cutting machine ay naglalagay ng isang pre-drilled hole sa ilalim ng pag-tap ng spindle. Nagdadala ito ng umiikot na gripo sa butas. Ang pagputol ng gilid ng gripo ay nag -aalis ng materyal sa panahon ng proseso ng pagsulong, sa gayon ay bumubuo ng isang panloob na thread sa butas. Karaniwan, ang coolant ay ginagamit upang lubricate at alisin ang mga chips.
Ang aming mga makina ay maaaring magproseso ng maraming iba't ibang mga workpieces. Para sa mga panlabas na thread, maaari itong clamp rod, studs o pipe dulo. Para sa mga panloob na mga thread, maaari itong ayusin ang mga bahagi na may pre-drilled hole, tulad ng mga castings, plate o nut blanks. Tinitiyak ng kabit na ang mga bahagi ay mananatiling matatag sa ilalim ng pagkilos ng pagputol ng puwersa.
| Modelo | Diameter Range (mm) | Blangko ang haba ng max (mm) | Max thread max (mm) | Kapasidad (PCS/Min) | Pangunahing motor (km) | Taas ng Die Pocker (MM) | Oil Motor (km) | Feed motor (km) | Pag -iimpake ng Dami (CM) | Ang mouse (kg) |
| 3h30a/b | 2-3.5 | 30 | 30 | 230-270 | 1.5 | 25*30*70/80 | 0.18 | 0.37 | 150*91*140 | 570 |
| 4h45a/b | 2.5-4 | 45 | 40 | 180-230 | 2.2 | 25*45*76/90 | 0.18 | 0.4 | 170*125*150 | 850 |
| 4h55a/b | 3-5 | 55 | 50 | 160-200 | 3 | 25*55*85/100 |
0.18 |
0.5 | 172*130*150 | 1170 |
| 6h55a/b | 4-6 | 50 | 45 | 120-160 | 4 | 25*50*110/125 |
0.18 |
0.37 | 185*125*150 | 1400 |
| 6H70B | 4-6 |
70/85 | 70 | 120-160 | 5.5 | 25*70*110/125 |
0.18 |
0.6 | 195*140*160 | 1500 |
| 6h105b | 4-8 | 105/125 | 100 | 120-140 |
5.5 |
25*105*110/125 |
0.18 |
0.6 | 200*160*160 | 1700 |
| 6h40bl | 4-8 | 40 | 40 | 60 |
5.5 |
40*40*235/260 |
0.18 |
0.5 | 234*140*160 | 2500 |
| 8h80b | 5-8 | 80 | 75 | 90-120 | 7.5 | 30*80*150/170 |
0.37 |
0.6 | 245*150*160 | 3100 |
| 8h105b | 5-10 | 105/125 | 100 | 90-120 | 7.5 | 30*105*150/170 |
0.37 |
0.6 | 244*170*160 | 3200 |
| 8H150B | 5-10 | 150/200 | 150 | 90-110 | 11 | 30*150*150/170 |
0.37 |
0.8 |
245*190*170 | 3300 |
| 10H105B | 6-10 | 105/125 | 100 | 90-110 | 11 | 30*105*150/170 |
0.37 |
0.8 |
250*160*170 | 3500 |
| 12H150B | 8-14 | 150/200 | 150 | 75 | 15 | 40*150*190/110 |
0.37 |
0.8 |
315*195*170 | 4400 |
| Ika -12150B | 8-14 |
150/200 | 150 | 75 | 15 | 40*150*190/110 |
0.37 |
0.8 |
304*200*185 | 5200 |
| 14H105B | 8-14 |
105 | 100 | 75 | 15 | 40*150*190/110 |
0.37 |
0.8 | 315*195*170 | 4600 |
| 16H150B/c | 10-18 | 150/250 |
150 | 45-50 | 22 | 40*150*190/110 |
0.36 |
1 | 363*215*200+160*160*190 | 12300 |
| 20H150B/c | 16-22 | 150/250 |
150 | 35-45 | 30 | 50*150*285/310 |
0.36 |
2 | 410*215*200+160*160*190 | 14700 |
| 24H150C | 20-25 | 150/250 | 150 | 42 | 37 | 50*150*380/420 | 0.36 | 4 | 420*225*224+160*160*190 | 19000 |
Ang sistema ng tool ng panlabas at panloob na makina ng pagputol ng thread ay lubos na nababaluktot. Ang panlabas na cutter ng thread at ang panloob na pamutol ng thread ay maaaring mabilis na mapalitan. Sa panahon ng proseso ng pagputol, ang puwersa ay pantay na ipinamamahagi, ang ibabaw ng thread ay makinis, walang mga burrs, at hindi kinakailangan ang karagdagang buli. Mayroon itong awtomatikong pag-andar ng chip-discharging. Ang mga cut-off na shavings ng bakal ay awtomatikong mahuhulog sa kahon ng koleksyon at hindi makakaipon sa workbench.
