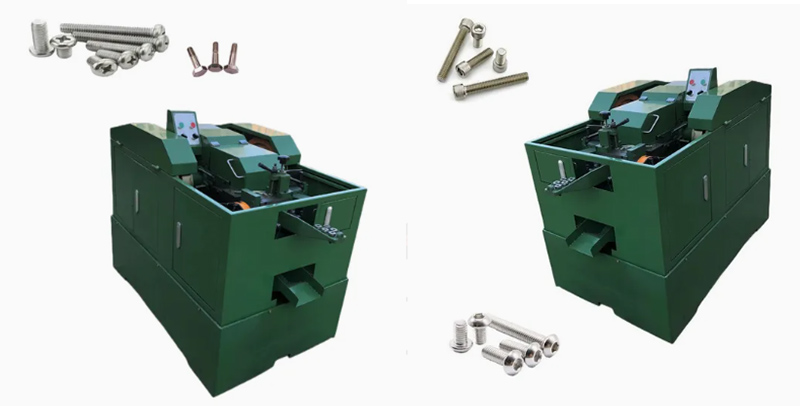

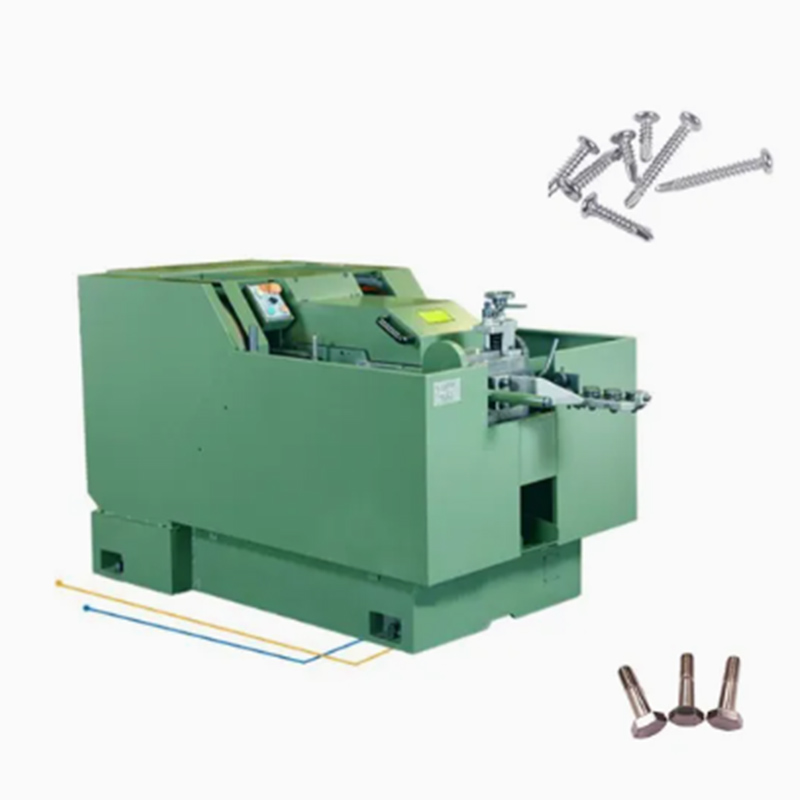

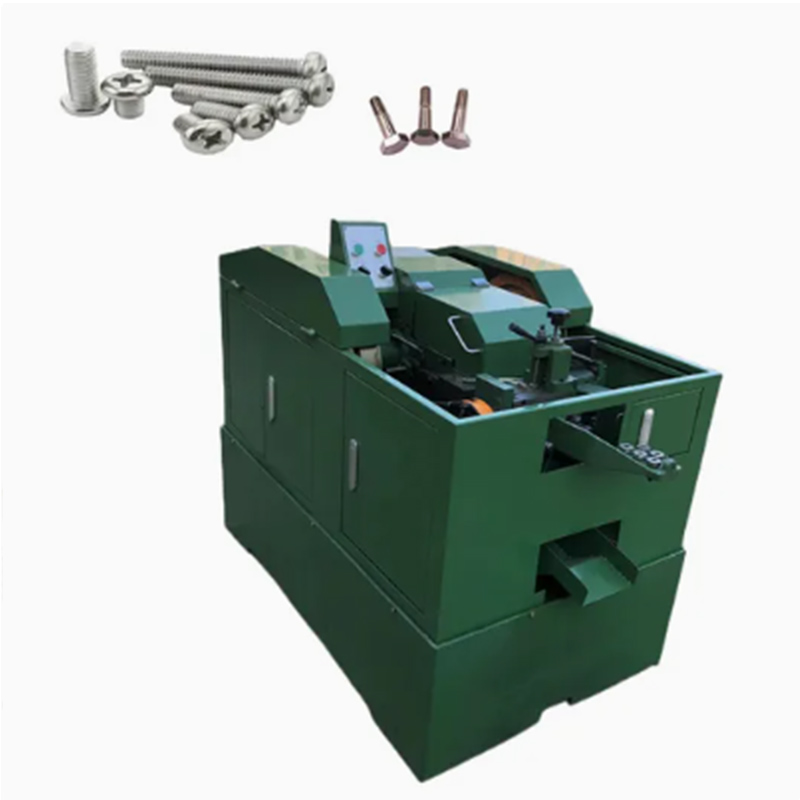

Ang screw heading machine na ginawa ng Ronen® Factory ay madaling mai -install. I -unpack lamang ito, ikonekta ang power supply, at maaari mong simulan ang paggawa ng mga turnilyo. Kapag kailangan mong gumawa ng mga turnilyo ng iba't ibang laki, maaari itong mabilis na lumipat. Hindi na kailangang maghintay ng mahabang panahon upang ayusin ang mga setting.
Ang screw heading machine ay isang aparato na partikular na idinisenyo para sa paghubog ng mga ulo ng mga tornilyo. Mayroong maraming mga workstation sa makina. Ang ilan ay may pananagutan sa pagpapakain ng materyal, ang ilan para sa pagputol, ang ilan para sa paghubog ng mga ulo, at sa wakas ang mga ulo ng tornilyo ay ginawa.
| Modelo |
X15-30g |
X15-37g |
X15-50g |
X15-63g |
X15-76g |
X15-100g |
Z32G-51 |
|
Pangunahing motor KW (4HP) |
3 | 3 | 3 | 3 | 3 | 3 | 5.5 |
|
Diameter (mm) |
2.3-5 | 2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
2.3-5 |
|
Haba (mm) |
6-30 | 6-37 | 6-50 | 6-63 | 6-76 | 6-100 | Max.15 |
| Main Die (mm) |
F34.5 * 50 |
F34.5 * 55 |
F34.5 * 67 |
F34.5 * 80 |
F34.5 * 100 |
F34.5 * 115 |
|
|
1stpunch (mm) |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
|
|
2rdpunch (mm) |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
F31*73 |
|
|
CUTTING DIE (mm) |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
F19*35 |
|
|
Pamutol (mm) |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
10*32-63 |
|
|
Bilis (PCS/min.) |
260-300 |
190-215 |
180-195 |
130-150 |
120-135 |
85-100 |
Max.800 nababagay |
| Timbang (kg) |
2300 |
2300 |
2300 |
2300 |
2300 |
2300 |
4200 |
Ang screw heading machine ay isang malamig na nakakalimutan na pindutin na partikular na idinisenyo para sa pagbuo ng mga ulo ng mga turnilyo. Gumagamit ito ng cut wire (hilaw na materyal), pinapakain ito sa pagpapatawad ng isa -isa, at nalalapat ang mataas na presyon sa isang dulo ng hilaw na materyal para sa nakakainis. Ang malamig na proseso ng pagbubuo ay hindi nangangailangan ng pagputol ng materyal at maaaring hubugin ang metal sa iba't ibang mga hugis ng ulo ng tornilyo.
Sa loob ng machine ng machining head machining, ang mga cut blanks ay inilipat sa unang istasyon ng mamatay. Ang isang malakas na RAM ay nagtutulak ng isang mamatay, na tumama sa dulo ng blangko, na pinilit ang metal na dumaloy sa hugis na tinukoy ng lukab ng mamatay. Para sa mga kumplikadong ulo, ang blangko ay maaaring dumaan sa maraming mga istasyon (tulad ng Double Die, Triple Die, atbp.), Sa bawat istasyon na nagsasagawa ng isang hakbang na bumubuo ng hakbang upang makamit ang pangwakas na geometry ng ulo.
Ang machine heading machine ay pangunahing nakasalalay sa mapagpapalit na mga hulma at suntok. Ang bawat tukoy na uri at laki ng ulo ng tornilyo ay nangangailangan ng isang hanay ng mga pagtutugma ng mga fixtures. Ang paglipat mula sa paggawa ng isang uri ng ulo ng tornilyo sa isa pa ay nangangailangan ng paghinto ng makina, pag -alis ng umiiral na mga fixture, pag -install ng mga bagong hulma at suntok, at pag -aayos ng mga setting tulad ng haba ng pagpapakain at puwersa ng stroke, atbp.
Ang epekto ng puwersa ng screw heading machine ay malakas, na maaaring pindutin ang matigas na kawad sa isang regular na hugis ng ulo. Ang kapalit ng amag ay maginhawa. Upang makagawa ng iba't ibang mga hugis na ulo, baguhin lamang ang set ng amag. Halimbawa, mula sa isang bilog na ulo hanggang sa isang ulo ng hexagonal. Ang makina ay nagpapatakbo ng stably at hindi malamang na hindi magagawang kahit na matapos ang patuloy na operasyon sa loob ng maraming oras. Kahit na may mga menor de edad na isyu, simple din ang pag -aayos.
